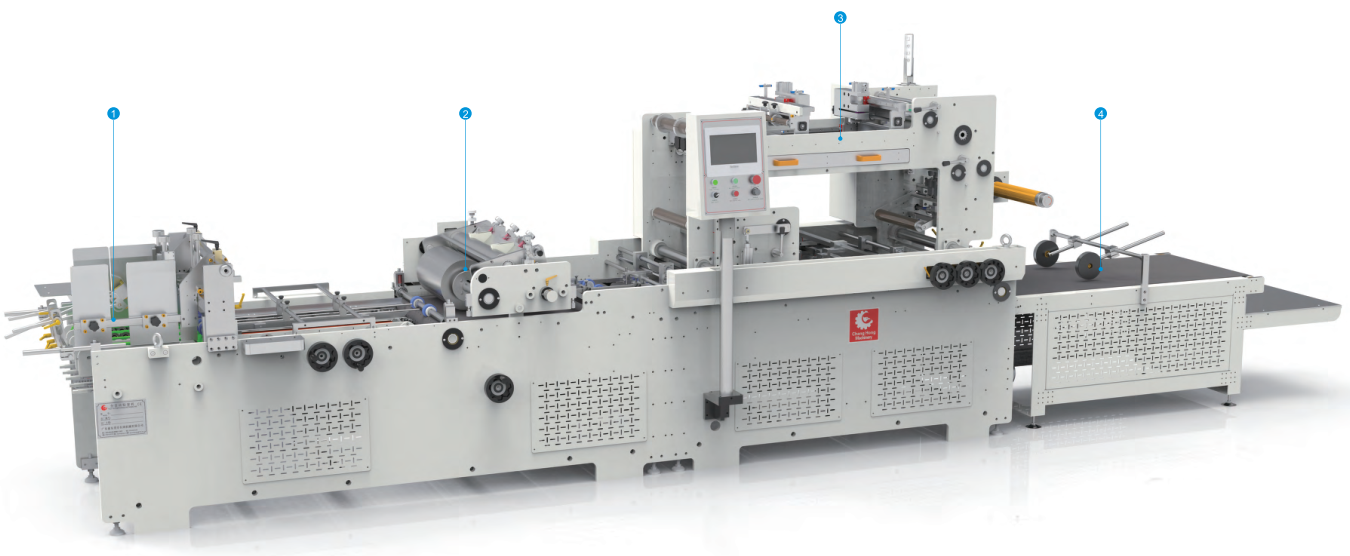

①給紙系統；②上膠系統；③貼膜系統；④收紙系統；
1.產品介紹
? 液晶銀幕對話窗口能顯示各項訊息，設定等功能
? 采用雙推規給紙準確
? 可以在不停機狀態下調節膠水前后左右位置而不影響生產
? 可以壓雙線切四個V型缺口、適合雙折面紙盒（即有3個面的膠片包裝盒）
? 貼膠片部位在不停機的狀態下可任意調節前后左右的位置
? 前后均采用人機界面數字化調節控制，操作簡單
? 調整器采用航天部件性能穩定
? 位置追蹤采用光纖技術，位置準確、性能可靠

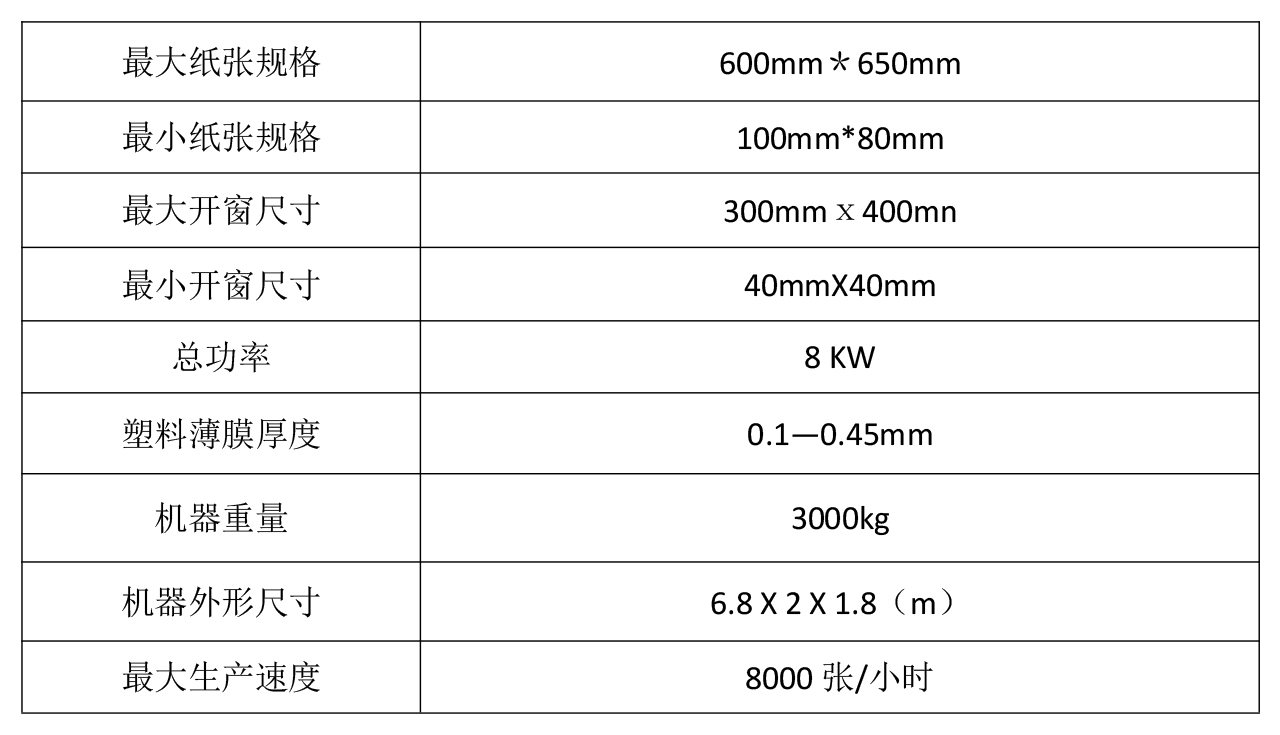

2.技術參數
2.配置清單
u 主機馬達采用臺灣東元馬達
u 變頻器采用臺達
u 人機界面采用信捷
u 整臺機器軸承采用HRB
u 主軸采用上海硬鉻鋼棒
u 機器主導板采用國際#20mm厚鐵板，經冷熱調整處理
u 切膜刀采用臺灣刀具
u 緊固螺栓采用臺灣12.9級
u 相位調節器采用日本進口
u 整機伺服電機采用信捷
3.各部件說明

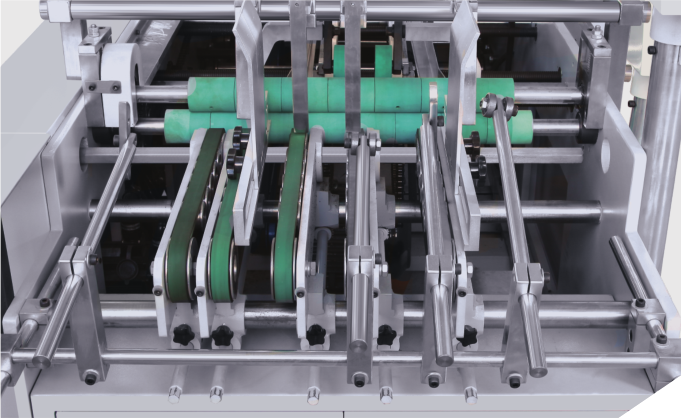

給紙部：本機采用（日本）抽紙皮帶進行底部抽紙，可不停機連續加紙；間斷式皮帶輸送采用伺服控制，根據紙張長短可在人機界面上進行調整間斷輸送長短；多條輸送皮帶都裝有齒輪和齒條裝置，可調整皮帶的左右位置。

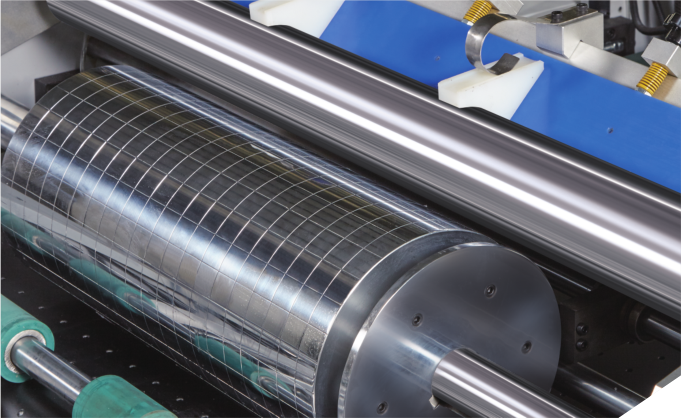

上膠部：采用單條高硬度管輥傳動膠水（客戶現有那臺是雙輥，膠水干得快且飛膠），管輥支座采用偏心裝置，可調整膠水的厚?。徊捎萌嵝阅０嬗∧z，模版形可根據產品需要刻制。安裝模版的輥刻有基準線，安裝模版準確、方便、快捷，印膠左右位置可隨意調整，前后位置調整采用正位調整器調整，可不停機調整印膠的前后左右位置。

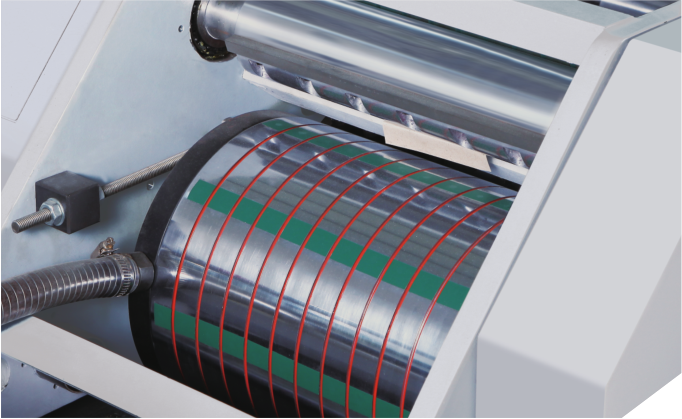

貼膜部：采用無極調速裝置，能保證不停機調整膜的長短。采用輥刀自動裁切膜的長短；自動壓出膜的鋸齒線，自動分切膜的開口（如面巾紙盒），采用吸氣管輥將膜吸貼到紙盒上，可不停機調整膜前后左右位置。

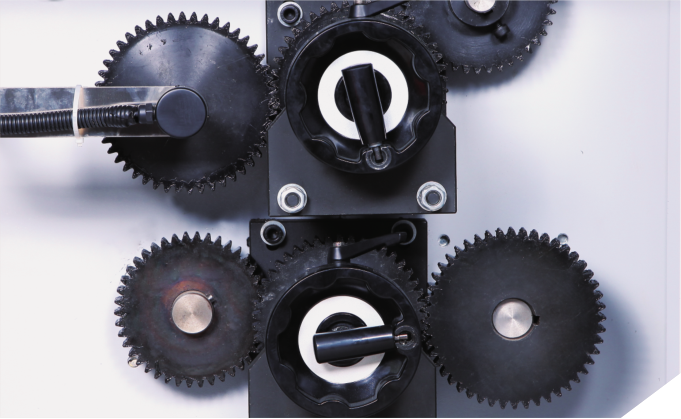

準位調整系統：本系統采用日本進口配件，可不停機快速調整紙張和印膠前后位置。

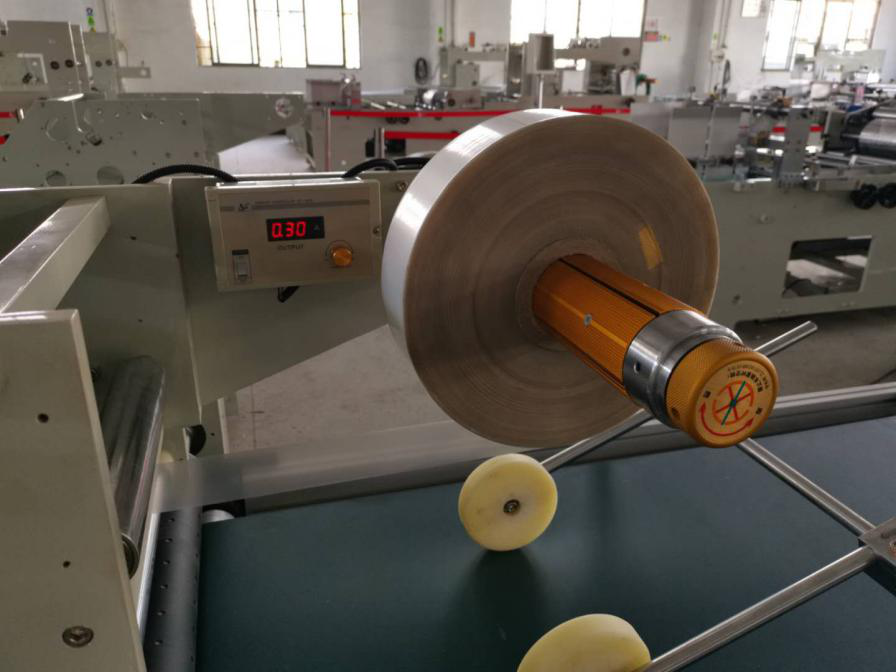

膠片裝置：采用手漲軸放膠片，只需輕松扭動就可放取膠片，另帶磁粉裝置，調節膠片張緊度。

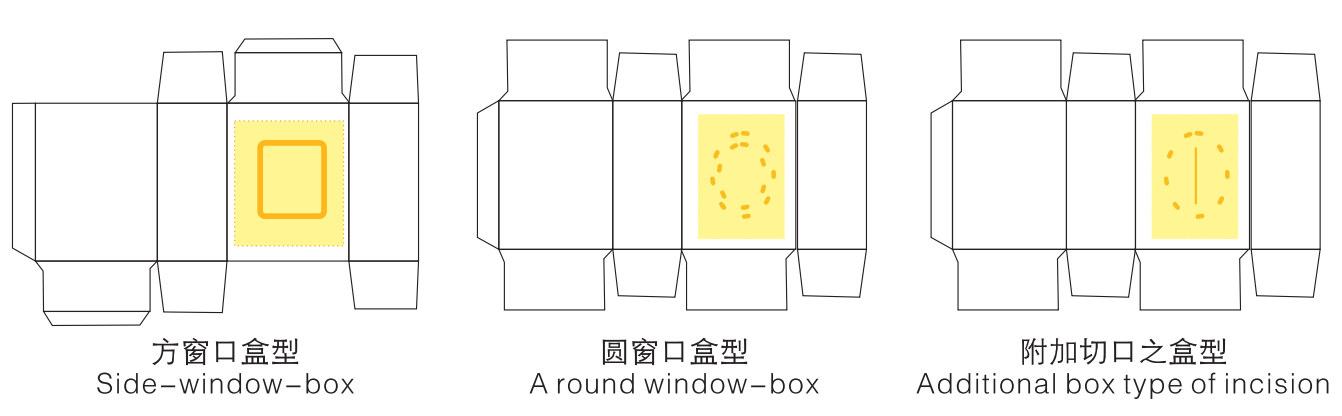

4.盒樣展示
5.機械全圖
